Levantador de rollos

Robusto, seguro y fácil de usar

RLS

manipulador de bobinas
levantador de bobinas
manipulador de rollos
equipo para levantar bobinas
manipulador de bobinas levantador de bobinas manipulador de rollos equipo para levantar bobinas

Equipo diseñado y fabricado en México por eGraf Equipos

El levantador de bobinas RLS tiene un diseño simple y robusto, que permite levantar, mover y manipular bobinas de manera fácil, segura y libre de riesgos.

Se caracteriza por su diseño modular, ya que se pueden adquirir diferentes vástagos que se intercambian de manera fácil y rápida. De esta manera el levantador de bobinas se adapta a las necesidades específicas del cliente.

Robusto y funcional

levantador de rollos robusto

Seguro

levantador de rollos seguro

Modular

levantador de rollos modular

Robusto y funcional

• Sistema mecánico

Accionamiento por malacate.

• Robusto

El manipulador de rollos RLS tiene un diseño simple y robusto que le permite una capacidad de carga de hasta 160 kg.

• Montar y desmontar bobinas

Una de sus aplicaciones principales es montar y desmontar bobinas en ejes neumáticos de prensas, revisadoras y/o acabadoras.

• Almacén

Utilizados en almacén para apilar y desapilar bobinas de forma segura para el operador.

Seguro

• Sistema de doble freno

En las llantas posteriores.

• Seguro para bobina automático

El maninpulador de bobinas con vástago embalado cuenta con seguro para bobina que se activa automáticamente.

• Cumple con normas nacionales

Auxiliares para el cumplimiento de lo establecido por la secretaría de trabajo en la NOM-006-STPS-2014: Carga manualmente máxima de 25 kg para hombres y 10 kg max. para mujeres.

• Evita lesiones

Minimiza riesgos relacionados con la manipulación de bobinas y evita lesiones en los trabajadores.

Modular

• Espacio variable entre patas

El levantador de rollos RLS-100 se puede ajustar a dos diferentes anchos. Se aconseja utilizarlo ancho menor si será usado en producción, y con el ancho mayor si será usado en almacén.

• Vástagos de cambio fácil

Tiene diferentes vástagos de cambio fácil y rápido, según las necesidades específicas del cliente.

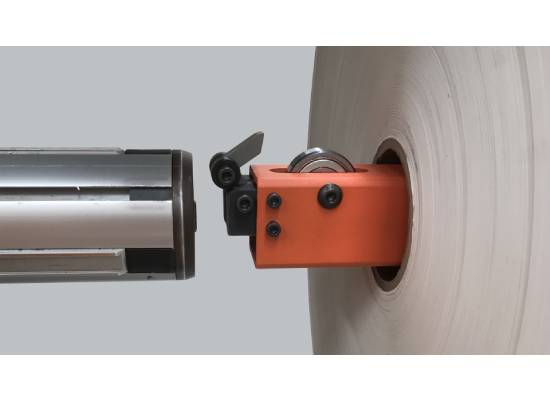

• Vástago embalado

Es ideal para montar y desmontar rollos de etiquetas en ejes neumáticos de prensas, revisadoras y/o acabadoras. Cuenta con seguro de bobina automático.

• Vástago redondo

Se aconseja para la manipulación de rollos en almacén, sujetando la bobina por el core.

• Doble vástago

Se aconseja para la manipulación de rollos en almacén, sujetando la bobina por el exterior.

Especificaciones >> RLS-100, RLS-100-T y RLS-180
RLS-100 RLS-100-T RLS-180
Capacidad de carga máxima 160 kg 160 kg 160 kg
Ancho máximo de la bobina 42 cm
16.5 in
42 cm
16.5 in
47 cm
18.5 in
Distancia entre patas 61 cm
24 in
81 cm
32 in
81 cm
32 in
Elevación máxima 100 cm
39 in
100 cm
39 in
180 cm
71 in
Accionamiento por malacate
Freno en ruedas traseras
Vástago embalado*
Vástago redondo*
Doble vástago*
* El levantador de rollos incluye únicamente un vástago. Se pueden adicionar más como opcionales


Vástago embalado


Vástago redondo


Doble vástago
Diámetro mínimo de bobina - - 25 cm
10 in
Diámetro máximo de bobina 88 cm
34.5 in
88 cm
34.5 in
88 cm
34.5 in
Diámetro del core 8 cm
3 in
8 cm
3 in
-
Seguro de bobina automático x x

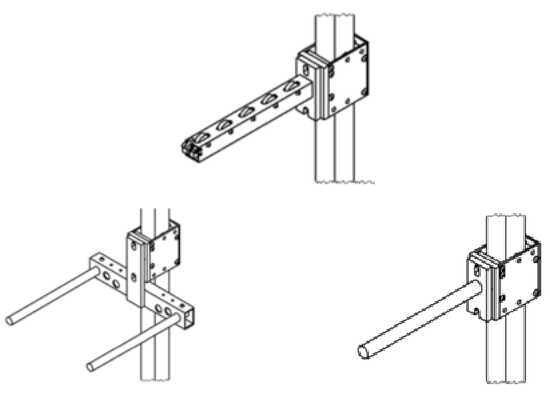

Sketch levantador de rollos con vastago embalado manipulador de bobinas vastago cilindrico levantador de rollos con doble vástago
