Revisadora de etiquetas

Automatizada, eficiente, ergonómica

JBS-A-330

Revisadora rebobinadora para etiquetas
Revisadora rebobinadora de etiquetas
rebobinadora de etiquetas
cortadora rebobinadora de etiuqetas
Revisadora rebobinadora para etiquetas Revisadora rebobinadora de etiquetas rebobinadora de etiquetas cortadora rebobinadora de etiuqetas

Equipo diseñado y fabricado en México por eGraf Equipos

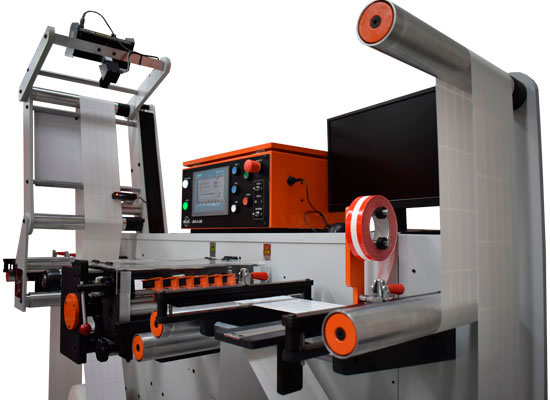

La revisadora de etiquetas de banda angosta JBS-A-330, es un equipo que permite realizar inspección, corte y rebobinado de etiquetas de una manera automatizada.

Cuenta con un alto nivel de automatización, diseño ergonómico, excelente desempeño y capacidad para inspección 100%. Mejora la eficiencia, velocidad de inspección de etiquetas y calidad del embobinado.

Automática

revisadora automatica

Ergonómica

revisadora ergonomica

Modular

revisadora modular

Calidad

revisadora de etiquetas calidad

Seguridad

revisadora de etiquetas segura

Equipo automatizado

• Control de tensión automática

Para obtener un mejor embobinado de las etiquetas. Tiene una capacidad de almacenamiento de más de 100 paquetes de parámetros predefinidos por el usuario.

• Sistema de conteo y paro automático

La revisadora rebobinadora JBS-A-330 tiene un sistema de paro automático por conteo de etiquetas o por longitud del rollo.

• Sistema de paro rápido

Detiene la revisadora de etiquetas en un máximo de 2 segundos, lo que permite reemplazar el producto defectuoso antes de que llegue al embobinador.

• Posicionamiento de paro controlado

Funciona en conjunto con nuestro sistema de detección de banderas y etiquetas faltantes (opcional) o con un sistema de inspección AVT Smart Scan* 100%, BST Power Scope* o similar (opcional). Permite posicionar de manera automática el material defectuoso justo en la mesa de empalme para reemplazarlo fácilmente.

• Sistemas de inspección automático

La revisadora de etiquetas JBS-A-330 está preparada para recibir como opcional sistemas de inspección 100% de terceros como AVT Smart Scan*, BST Power Scope* o similar, además de nuestro sistema de detección de etiquetas faltantes y de banderas.

* SmartScan es una marca registrada de Advance Vision Technology LTD
* PowerScope es una marca registrada de BST Eltromat

Ergonomía y productividad

• Ergonomía

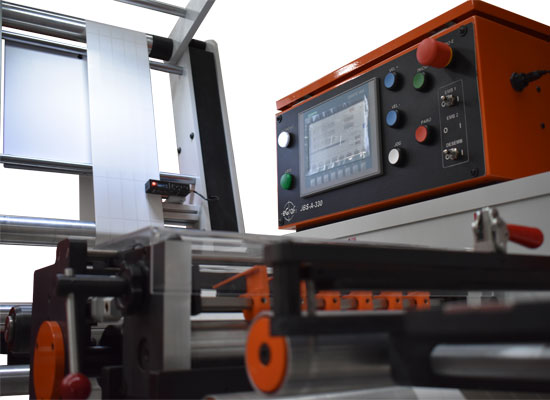

La revisadora rebobinadora de etiquetas JBS-A-330 está diseñada para que desde un mismo lugar el operador pueda inspeccionar, detectar banderas, tener acceso al panel de control, realizar empalmes, ajustar el corte y cambiar bobinas, sin necesidad de desplazarse de un lugar a otro.

• Mesas de empalme

Una al principio (opcional) y otra al final, lo que permite descartar el material defectuoso en dos puntos diferentes sin necesidad de revestir la máquina por completo.

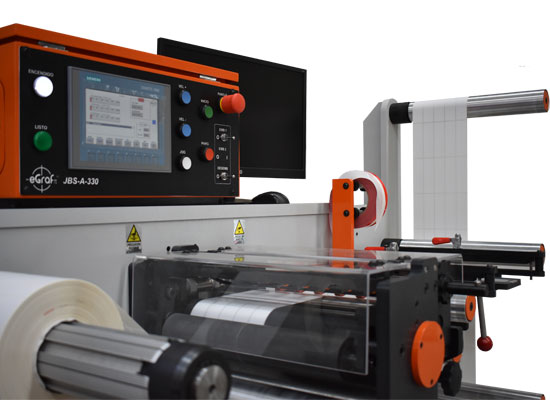

• Panel de control

Intuitivo y amigable para el usuario.

Diseño modular

• Sistema de corte

La revisadora rebobinadora JBS-A-330 tiene un sistema de corte por navajas razor blade slitting fácil y rápido de posicionar. Además tiene una unidad de cambio rápido para corte con disco tipo rotary shear slitting (opcional).

• Sistema de inspección automático

Está preparada para recibir como opcional sistemas de inspección 100%, sistema de inspección de etiquetas faltantes y sistema de detección de banderas en rollos de etiquetas.

• Rebobinadores

Equipada con un embobinador acoplado directamente a un motor inverter sin clutch neumático o magnético, libre de mantenimiento y que produce un embobinado uniforme. Como opcional se puede agregar un segundo embobinador.

Componentes reconocidos internacionalmente

• Sistema de inspección 100% AVT SmartScan Erhardt Leimer (opcional)

• Guiador de banda BST

• Ejes expandibles neumáticos Convertech

• Luz estroboscópica LED Checkline (opcional)

• Sistema de control y automatización Siemens

• Drivers para control de velocidad Siemens

• Panel de control con pantalla táctil HMI Siemens

• Motores Baldor Reliance Heavy Duty

• Acabados de calidad: anodizado, pavonado y pintura electrostática

* SmartScan es una marca registrada de Advance Vision Technology LTD
* BST es una marca registrada de BST Eltromat
* Convertech es una marca registrada de Double E Company
* Checkline es una marca registrada de Electromatic Equipment Co.
* Siemens es una marca registrada de Siemenes AG
* Baldor Reliance es una marca registrada de ABB Motors and Mechanical Inc.

Seguridad para el usuario

• Sistemas de seguridad

Alarmas y sensores que evitan que la máquina sea puesta en marcha si no está preparada.

• Módulo de corte y draw roll

Guardas de seguridad que detienen o impiden la marcha de la revisadora de etiquetas si se encuentran abiertas.

• Mesa de empalme

Sensores que impiden la puesta en marcha del equipo cuando los clamps se encuentran activados.

• Ejes expandibles

Sistema que evita la puesta en marcha cuando los ejes expandibles se encuentren desactivados.

Especificaciones >> JBS-A-330
JBS-A-330 Comparativo con
JBS-B-330
Ancho máximo 330 mm
13 in
330 mm
13 in
Ancho mínimo* 8 cm
3.15 in
7.6 cm
3 in
Velocidad máxima* 275 m/min
900 ft/min
175 m/min
575 ft/min
Diámetro máximo desembobinador 79 cm
31 in
61 cm
24 in
Diámetro máximo embobinador 50 cm
20 in
35 cm
14 in
Diámetro del eje expandible 7.6 cm
3 in
7.6 cm
3 in
Sistema de corte de navajas Razor blade
Sistema de corte de discos Rotary shear Opcional x
Luz estroboscópica LED Opcional Opcional
Sistema de detección de etiquetas faltantes y banderas Opcional Opcional
Sistema de inspección 100% Opcional x
Posicionamiento de paro controlado x
Paro automático por conteo
Sensor infrarrojo para conteo de etiquetas opacas
Sensor capacitivo para conteo de etiquetas transparentes Opcional Opcional
Sistema de conteo por longitud
Control automático de tensión x
Control manual de tensión
Sistema de freno en desembobinador Partículas magnéticas Neumático
Segunda mesa de empalme Opcional Opcional
Segundo embobinador Opcional x
Pantalla táctil HMI x
Dimensiones 201 x 197 x 102 cm
79 x 77.5 x 40 in
171.5 x 197 x 102 cm
67.5 x 77.5 x 40 in
Largo de paso de banda 10 m
33 ft
8 m
26 ft
Extensión de paso de banda x Opcional
2 m
6.5 ft
* El ancho mínimo y la velocidad máxima pueden variar dependiendo de las características del material que se utilice.
